產品概述
一、概述
HG91000高性能調節控制閥閥體呈S線流線型，大容量通道，壓降損失小、流最大、可調范圍廣、流量特性精度高。特殊設計多樣變化的內件結構，有單座調節閥,雙座調節閥,套筒調節閥,迷宮套筒調節閥,多級套筒調閥等,可滿足各種不同壓力和溫度的工況工藝流體過程控制要求。并防止液體發生閃蒸與空化。降低噪音與振動.確保調節精度高。使用壽命長。可選配各種執行器.用于調節或開/關控制，電動調節閥控制信號可以選用4-20mA或是1-5V，電源可選用24V、220V、380V等等，廣泛應用于冶金、化工、石油、電力、環保、輕工、科研等工業自動化控制系統中。
二、結構形式

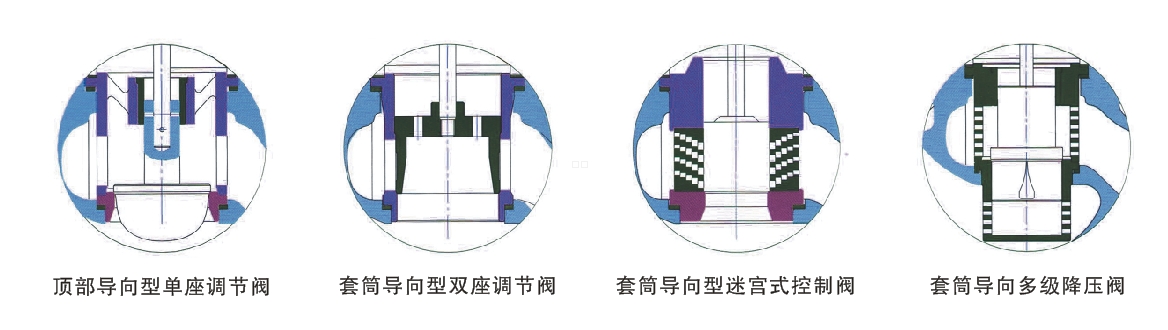

1、閥芯結構形式

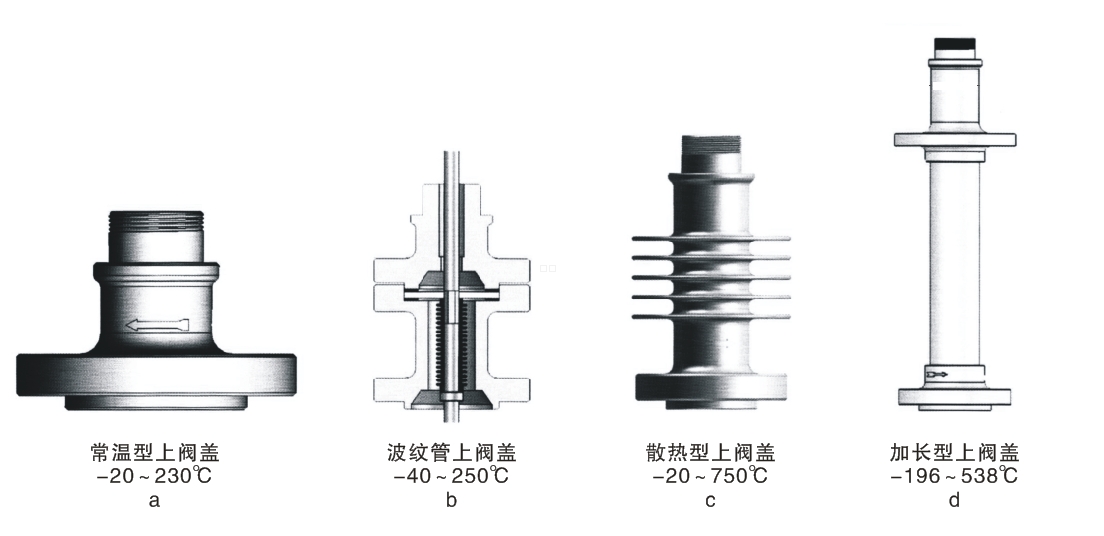

2、上閥蓋結構形式
●常溫型上閥蓋
a圖是常溫上閥蓋標準形式，起到封閉閥體和連接執行機構的作用，其適用溫度范圍為一20一250℃。
●波紋管上閥蓋
b圖是波紋管閥桿密封形式，多在不允許閥桿周圍有泄露的場合使用。當過程工藝流體是易燃的、有毒的、易爆炸的、放射性的、很貴重的或者很快就損壞填料的情況時，也常采用波紋管密封閥蓋。它也用于真空下防止泄漏的場合。
●散熱型上閥蓋
c圖是專為高溫工況而設計的散熱型上閥蓋，選取特殊材料。最高溫度可耐受750℃的高溫環境。
●加長型上閥蓋
d圖是專為深冷工況設計的加長型上閥蓋.適用溫度范圍一196、538℃，根據閥體尺寸規格的不同，加長范圍為400mm-900ml，該上閥蓋能有效保護填料和執行機構，系數的低溫材料。采用具有耐沖擊強度和適應不同的溫度收縮
●填料組合設計
根據介質類型及壓力不同，合高工程人員會為您選擇不同的填料函組合以確保填料閥桿無泄漏。

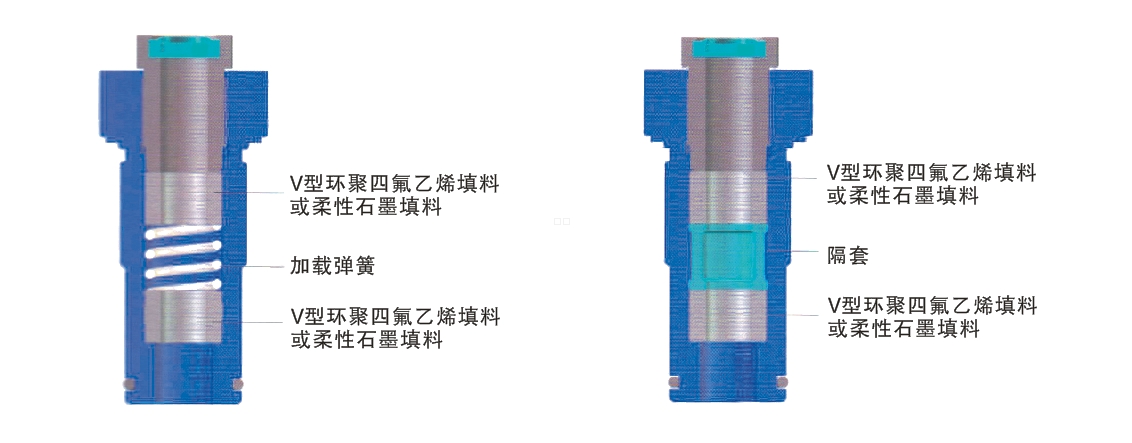

☆圖為不同的填料組合設計
>>聚四氟乙烯“V”型填料
其特點為潤滑性好，有極好的抗化學腐蝕性能，物理性能和化學性能穩定.是一種很好的密封材料，缺點
是耐溫差.不能用于200℃以上的高溫，也不能用于熔融狀態的堿金屬以及高溫的氟、氟化氫等介質。
>>石墨環材料
石墨填料是一種新型填料，具有密封性好、潤滑性好、化學惰性強、耐腐蝕、耐高低溫(一200一600℃)
等優點，缺點是不能用于強氧化劑。
工作原理和部件名稱及材質
HG91000型調節控制閥由ZHA(B)型氣動多彈簧薄膜執行機構和低流阻直通單座閥(低流阻套筒閥)組成,外來的氣動信號壓力輸入膜室后，此壓力作用在膜片上產生推力，閥桿使閥芯開關，直至推力與彈簧組被壓縮后的反力平衡而穩定在某個行程上為止。依照上述原理，閥芯的行程大小與輸入信號壓力的大小形成一定的比例關系。氣動多彈簧薄膜執行機構按作用方式可分為正作用式和反作用式兩種。當信號壓力增加時，推桿往伸出膜室的方向動作的執行機構為正作用式，型號為Z日A型。當信號壓力增加時，推桿往退進膜室的方向動作的執行機構為反作用式。型號為ZHB型。
HG91000型調節控制閥按照開關方式的不同可分為氣關式和氣開式兩種。氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變為上限值時，閥從全開到全關。氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變為上限值時。閥從全關到全開。
